GDDR是Graphics Double Data Rate的縮寫，全稱為雙圖像倍數據速率。它是一種專為圖形處理單元（GPU）設計的同步雙數據速率動態隨機存取存儲器（SDRAM）。1998年，三星電子推出了首款16 Mb GDDR內存芯片。自此拉開了GPU和CPU在內存道路上的分道揚鑣。起初，顯卡內存兼容CPU內存，主要使用DDR內存，然而鑒于圖像處理需求逐年攀升，顯卡逐漸轉向采用專門為圖形處理器（GPU）設計GDDR。由于GDDR具有更高的數據傳輸速率和帶寬，在推動GPU的發展過程中起到了很關鍵的作用。

GDDR技術發展歷程

歷經二十余年發展，GDDR家族已經迭代至第七代，GDDR家族主要有GDDR、GDDR2、GDDR3、GDDR4、GDDR5 和 GDDR6，以及最新推出的GDDR 7。在此，我們先看下前六代的技術和性能上的情況。

來源：imec

雖然GDDR專為GPU設計，但是最開始的一二代GDDR和GDDR 2并沒有比DDR提升很多，因此也沒得到GPU廠商的大規模采用。所以GDDR的正式被認可和迭代可以說是從GDDR3開始。

自GDDR3開始，Nvidia和AMD等主要GPU廠商的參與使得GDDR標準得到了大幅提升，得益于制程工藝的不斷進步，GDDR3內存的數據傳輸速率從最初的1GHz一路攀升至2.5GHz，實現了大幅提升，并保持了長達五年的生命周期，為現代圖形處理和計算提供了強大的支持。

GDDR4在GDDR3的基礎上，進一步提升了數據傳輸速率和能效。雖然GDDR4在技術上取得了進步，但由于當時NVIDIA和ATI之間對于GDDR 4標準意見相左，且存在激烈的競爭關系，NVIDIA沒有采用GDDR 4，這導致其市場占有率相對有限，成本很高，GDDR4很快就被歷史所遺忘。

GDDR5大幅提升了帶寬和速度，成為2008年后高性能顯卡的標配。GDDR5具有更高的時鐘頻率和數據傳輸速率，廣泛應用于各類圖形處理和計算任務中。GDDR5之后，NVIDIA還與美光推出了GDDR5X半代產品，用于NVIDIA高端顯卡。

而GDDR6則在數據傳輸速率和能效方面進一步提升，成為現代高端GPU的主流選擇。GDDR6X引入了PAM4（Pulse Amplitude Modulation 4）信號技術，顯著提高了數據傳輸速率。Nvidia在其Ampere架構，如GeForce RTX 3080和RTX 3090，率先采用了GDDR6X內存。

可以看出，從最初的GDDR到最新的GDDR6，GDDR內存經歷了多次技術迭代和性能提升。每一代GDDR內存都在數據傳輸速率、帶寬和能效方面不斷優化，滿足了GPU和圖形處理日益增長的需求。如今，它已成為人工智能和大數據應用領域中最受歡迎的內存芯片之一。

GDDR7大戰打響

目前，三星、美光和SK海力士均已開始提供GDDR7內存樣品，GDDR 7大戰即將拉開序幕。

三星和SK海力士打頭陣

三星和SK海力士在今年3月份NVIDIA的GTC大會上均宣布了各家GDDR7的相關指標。兩家公司都展示了16Gb（2GB）密度的產品，24Gb（3GB）更高版本沒有在這一波浪潮中展現。

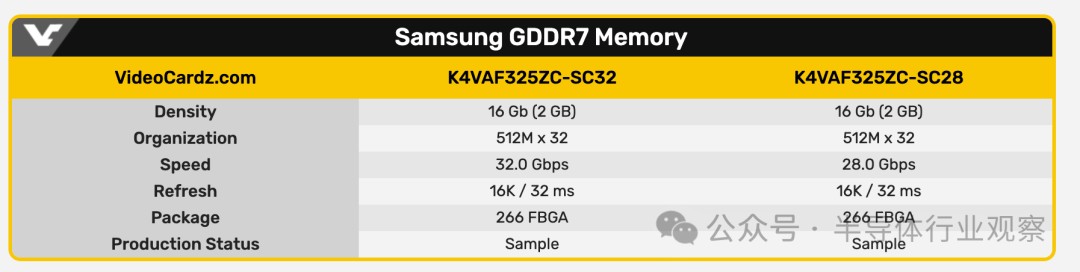

按照三星的披露，三星GDDR7芯片能夠在僅1.1 V的DRAM電壓下實現32 Gbps的速度，這超過了JEDEC的GDDR7規范中的1.2 V，這一性能是通過首次應用PAM3信號實現的。再加上三星特有的其他電源管理創新，能源效率提高了20%，將待機功耗降低 50%，從而減少整體功耗。三星還在封裝基板方面進行了一些創新，它使用了一種導熱性高、熱阻低的環氧模塑料 （EMC） 進行 GDDR7 封裝，以確保有源元件（IC本身）不會過熱，與 GDDR6 芯片相比，熱阻降低了70%。這些芯片采用512M x32組合，采用266針FBGA 封裝。

而SK海力士表示它將提供速度高達40 Gbps的GDDR7芯片。與其前身GDDR6相比，最新的GDDR7產品提供的最大帶寬達到160GB/s，是其上一代產品（GDDR6位80GB/s）的兩倍，功耗效率提升了40%，同時，內存密度提升了1.5倍，使得視覺效果也進一步得到增強。獨立的四通道的模式，提高了內存并行處理能力，每個通道支持32字節的數據訪問。除了四通道模式，GDDR7還支持雙通道模式，提供了靈活的配置選項，以適應不同的應用需求和系統架構。

SK海力士GDDR7技術指標

（來源：SK海力士）

SK海力士GDDR7采用與GDDR6相同的板尺寸，大小為12mm x 14mm，這意味著在設計和制造過程中，GDDR7可以直接替換現有的GDDR6模塊，而無需對電路板進行重新設計。此外，GDDR7內存還配備了專用的內存實現方案和PCB（印刷電路板）設計，以最大化其性能和效率。

（來源：SK海力士）

SK海力士的16Gb GDDR7 芯片基本已經準備就緒，將在今年晚些時候批量出貨。三星的也在出樣品的過程中。

雖然尚不清楚誰將成為三星和SK海力士GDDR7內存的首批客戶，但是考慮到兩家均在NVIDIA GTC2024上進行展示，這也很清楚地表明NVIDIA是其中之一。

姍姍來遲的美光

2024年6月4日，美光宣布開始為下一代GPU提供GDDR7內存樣品，它有28GB/s和32Gb/s兩種速度。新一代GDDR7采用美光科技的1β （1-beta） DRAM 技術制造，在能效和性能上實現了大幅提升。

美光在宣布這一消息時公布了一些誘人的數字。該公司表示，32Gb/s GDDR7提供的內存帶寬比GDDR6高出60%，在384位總線上可達到1.5TB/s的內存帶寬。這比其前代產品有了顯著的飛躍，前代產品在RTX 4090等 GPU上的384位內存總線上最高可達1TB/s。同時，工作電壓降低至1.2V，上一代為1.35V，美光表示，其GDDR7的效率比GDDR6 提高了50%，實現節能的方式主要包括分割電壓平面、部分設備運行和休眠模式。采用FBGA更薄的封裝高度（1.1mm對比1.2mm）和高熱導EMC封裝，提供65%更好的熱阻，這為臺式機和筆記本電腦提供了更好的熱管理。

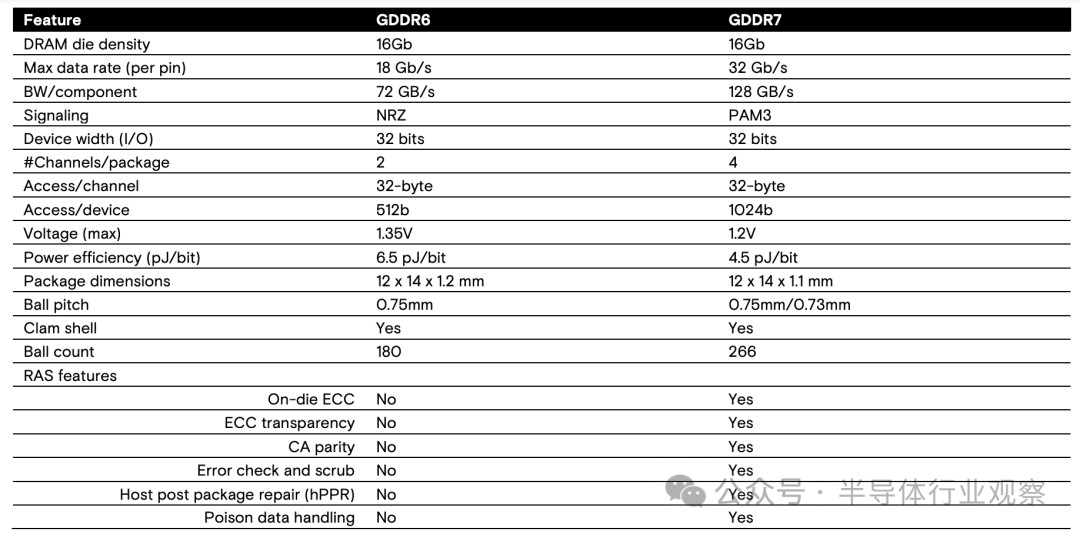

美光GDDR6與GDDR7特點比較

美光GDDR7的這些特性提升使其在游戲、生成式AI、高性能計算（HPC）領域前景廣闊。也就意味著GDDR7可能與HBM相競爭。如美光所述，在游戲領域，GDDR7預計在每秒幀數（FPS）方面可提升超過30%，特別是在光線追蹤和光柵化工作負載下；在生成式AI應用中，GDDR7提供超過1.5 TB/s的高系統帶寬，預計可將生成式AI文本到圖像生成的響應時間減少多達20%；對于HPC，GDDR7預計能夠減少處理時間，實現復雜工作負載（如動畫、3D設計、科學仿真和金融建模）的無縫多任務處理。

據美光的公告，其GDDR7內存將于2024年下半年直接從美光以及通過精選的全球渠道分銷商和經銷商發售。NVIDIA使用美光的內存是板上釘釘了，因?yàn)榇饲懊拦鈱ｉT為 Nvidia 制造了GDDR6x，不過在美光GDDR7的公告中也提到了AMD，因此AMD也可能會加入這一行列。

GDDR 7最大的技術變化

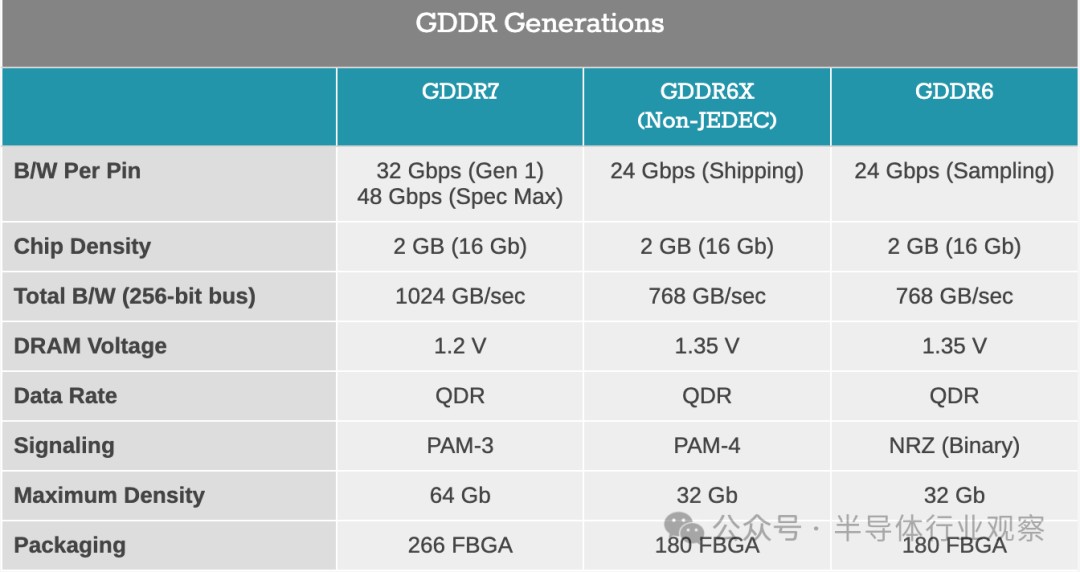

2024年3月，JEDEC發布了GDDR7 內存標準規范。JEDEC 是微電子行業標準制定領域的全球領導者。如下圖所示，GDDR7的每引腳帶寬最高可達48 Gbps，遠高于GDDR6和GDDR6X的24 Gbps。在256位總線寬度下，GDDR7的總帶寬達到1024 GB/sec，顯著高于GDDR6和GDDR6X的768 GB/sec。GDDR7的工作電壓為1.2 V，比GDDR6和GDDR6X的1.35 V更低。在信號技術上， GDDR7采用PAM-3信號技術，而GDDR6X采用PAM-4，GDDR6則使用傳統的NRZ信號技術。GDDR7的最大密度達到64 Gb，是GDDR6和GDDR6X的兩倍。GDDR7采用266 FBGA封裝，高于GDDR6和GDDR6X的180 FBGA。

圖表展示了GDDR7相對于前幾代在帶寬、功耗和封裝上的顯著改進。來源：anandtech

GDDR7最大的技術變化在于內存總線從2位不歸零 （NRZ） 編碼轉換為3位脈沖（-1、0、+1）幅度調制 （PAM3） 編碼。PAM3使GDDR7能夠在兩個周期內傳輸3位數據，僅這一變化就讓數據傳輸效率提高了50%。隨著向PAM3信號的轉變，內存行業有了一條新途徑來擴展 GDDR 設備的性能并推動圖形和各種高性能應用的持續發展。

來源：三星

上圖可以很直觀的看出NRZ和PAM編碼的不同。

之前的GDDR標準使用非歸零（NRZ）技術，通過兩種信號電平來傳輸編碼為1或0的數據。這種方法在多個GDDR世代中都足夠使用，但隨著時鐘速度和系統復雜性的增加，成為了一大瓶頸。為了解決這一挑戰，美光與英偉達推出了采用多級信號技術的創新GDDR6X技術。美光是唯一提供GDDR6X的公司，GDDR6X利用PAM4信號技術，提供了業界領先的>1.1 TB/s帶寬。

美光在GDDR6X方面的成功和經驗為下一代使用類似信號方法的GDDR奠定了基礎。雖然PAM3每周期傳輸?shù)谋忍財?shù)量低于GDDR6X上的PAM4，但PAM3提供了50%的更高電壓裕度，并且編碼復雜度更低，這減少了對內存總線更高頻率的需求，緩解了由此產生的信號損失。

值得一提的是，GDDR7將能夠在PAM-3和NRZ之間切換，具體取決于所承受的負載。當需要極高的性能時，會激活 PAM-3，但對于降低能耗很重要的情況（例如非游戲、桌面使用），則會啟用 NRZ 以保持良好的散熱效果。

另外一個很大的技術變革是，GDDR 7內存具有4個獨立通道，可優化各種工作負載的數據流，因此延遲相對較低。

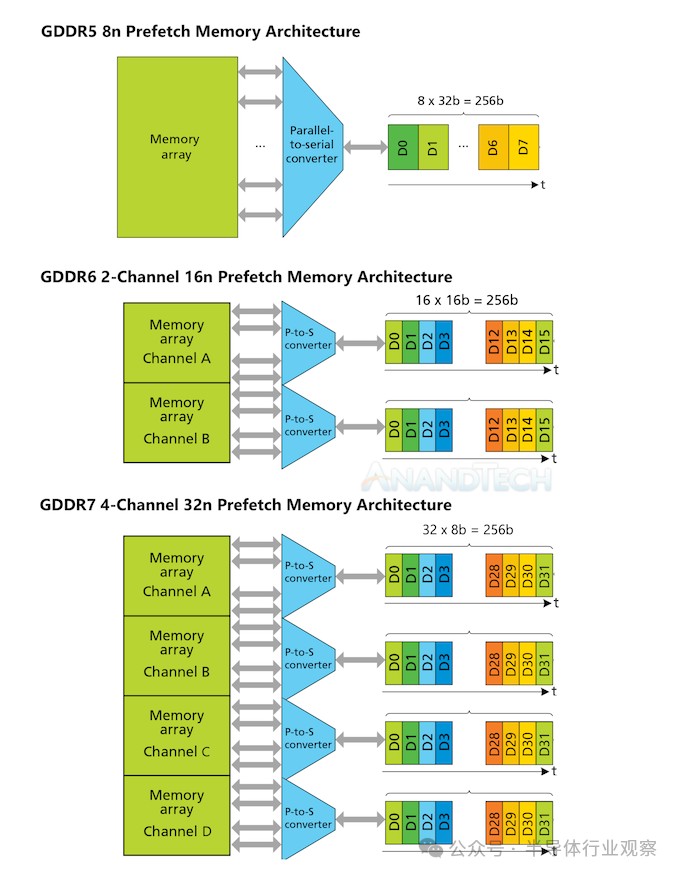

GDDR 通道架構

（來源：anandtech）

寫在最后

三星、SK海力士、美光三大存儲巨頭均推出了自家的GDDR7內存產品，并展開了激烈的競爭。誰能在這場技術競賽中脫穎而出，尚需時間驗證。然而，這場較量不僅僅關乎市場份額的爭奪，更在于誰能在性能、能效和創新應用上實現突破，引領下一代圖形內存技術的發展方向。

至于GDDR7的顯卡何時問世？考慮到 AMD 和 Nvidia 每兩年發布新 GPU 架構的節奏，NVIDIA 和 AMD 預計將在 2024 年下半年推出首款采用 GDDR7 的獨立 GPU。最可能的是消費級Blackwell架構產品和AMD的RDNA 4。讓我們拭目以待。
